Header-Toolbar
Die schmale Leiste ganz oben — Sidebar-Toggle, Undo/Redo, Speichern, Zoom, Export und Inspector.

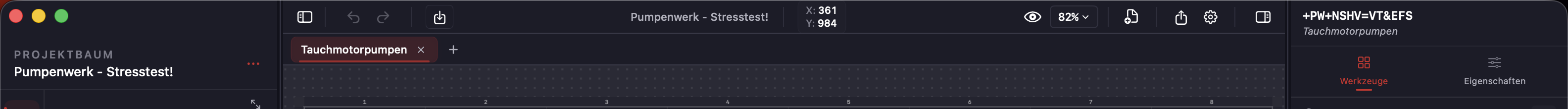

Die Header-Toolbar ist die schmale Leiste am oberen Rand des Fensters. Sie ist immer sichtbar und enthält die wichtigsten Schnellzugriffe: links Undo/Redo und Speichern, in der Mitte den Projektnamen mit Cursor-Position, rechts Ansichtsoptionen, Zoom, Export und Inspector.
Je nachdem in welchem Arbeitsbereich du bist, ändert sich die Toolbar. Im Schaltplan siehst du das volle Programm, in der Stückliste eine vereinfachte Version mit Suche und Filteroptionen.
Linker Bereich
Ganz links sitzt der Button zum Ein-/Ausblenden der linken Sidebar (Projektbaum). Daneben kommen Undo und Redo als Pfeil-Buttons. Wenn nichts rückgängig gemacht werden kann, sind sie ausgegraut.
Rechts daneben ist der Speichern-Button. Ein kleiner Punkt zeigt dir, ob es ungespeicherte Änderungen gibt.
Blendet den Projektbaum links ein oder aus (⌥⌘1).
Macht die letzte Aktion rückgängig (⌘Z).
Stellt eine rückgängig gemachte Aktion wieder her (⇧⌘Z).
Sichert das Projekt (⌘S).
Mittlerer Bereich
In der Mitte siehst du den Projektnamen. Wenn es ungespeicherte Änderungen gibt, erscheint ein orangefarbener Punkt daneben.
Daneben zeigt die Cursor-Position deine aktuelle X/Y-Koordinate auf dem Blatt. Wenn du Elemente ausgewählt hast, erscheint zusätzlich ein kleines Badge mit „X ausgewählt".
Zeigt den Namen deines aktuellen Projekts.
Signalisiert ungespeicherte Änderungen.
Zeigt die X/Y-Koordinate deiner Maus auf dem Blatt.
Rechter Bereich
Rechts findest du die Ansichtsoptionen, den Zoom, den Neue-Seite-Button, PDF-Export, Einstellungen und den Inspector-Toggle.
Öffnet ein Dropdown mit Schaltern für Raster, Snap, Koordinaten und Notizen.
Zeigt den aktuellen Zoom in Prozent. Klick öffnet ein Popover mit Zoom-Regler.
Legt eine neue Seite im Projekt an.
Exportiert das Projekt als PDF (⌘E).
Öffnet die Einstellungen (⌘,).
Blendet die rechte Sidebar ein oder aus (⌥⌘2).
Was kann ich in der oberen Leiste alles machen und was bedeuten die einzelnen Buttons?
Ergebnis
Du weißt, wofür diese Funktion zuständig ist und wo die Detailanleitung später ergänzt wird.
Hinweis
Audit-Platzhalter: Inhalt erst vertiefen, wenn die neue UI stabil ist.
